Portail – Régler les butée d’arrêt mécanique ouverture et fermeture

Un portail battant qui claque, s’arrête trop tôt ou force à la fermeture n’a pas forcément besoin d’une nouvelle motorisation. Une butée d’arrêt mécanique mal positionnée suffit à perturber l’alignement des vantaux, à solliciter la serrure et à faire travailler le moteur inutilement. Pour obtenir un mouvement régulier, il faut distinguer les points d’arrêt physiques du réglage de course électronique, puis ajuster chaque élément dans le bon ordre.

La méthode consiste à vérifier d’abord l’état des gonds et la liberté de mouvement, puis à repérer l’emplacement de la butée d’ouverture et de la butée de fermeture. Les corrections se font progressivement, avec des essais prudents et une attention constante à la sécurité du portail. Ce diagnostic permet de corriger un contact brutal ou une fermeture imparfaite sans masquer un défaut mécanique plus important.

Comprendre le rôle des butées d’arrêt mécanique

Avant de déplacer une pièce, il faut savoir ce qu’elle contrôle. Une butée fixe la position physique à laquelle le vantail s’immobilise ; elle protège ainsi les gonds, la serrure et, sur un portail motorisé, les éléments d’entraînement contre des efforts inutiles.

Distinguer les arrêts d’ouverture et de fermeture

La butée d’ouverture limite le débattement du vantail lorsqu’il s’écarte. La butée de fermeture définit, elle, le point d’arrivée des battants et contribue à maintenir leur alignement, notamment au centre d’un portail à deux vantaux.

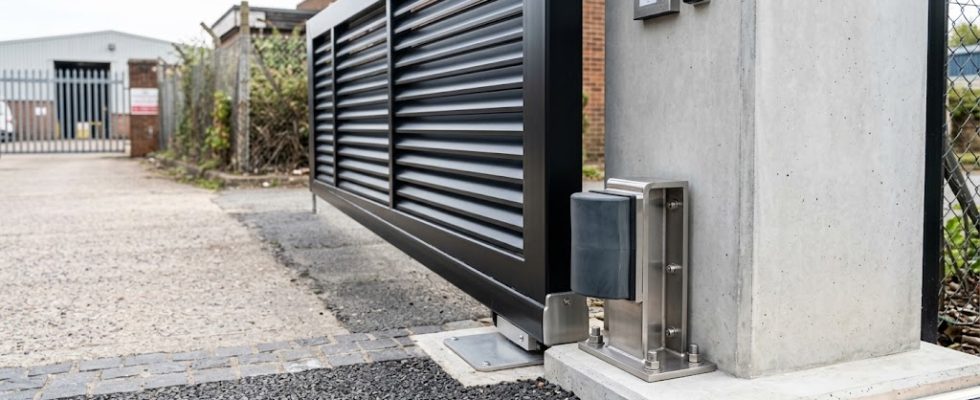

Selon l’installation, l’arrêt mécanique peut être fixé au sol, placé au centre ou monté latéralement. Il faut identifier la fonction de chaque pièce avant tout réglage : une butée déplacée au hasard peut créer un jeu, faire forcer le verrou ou provoquer un choc en fin de course.

Différencier la butée physique de la fin de course

Sur une motorisation de portail, la fin de course indique au système où s’arrêter, tandis que la butée constitue une limite matérielle. Selon le modèle, la position est déterminée par une came ou un contact mécanique, ou mémorisée électroniquement lors d’un apprentissage.

Ces réglages doivent être cohérents. Si le moteur continue de pousser après le contact physique, il peut exercer une pression excessive ; s’il s’arrête trop tôt, le portail peut rester entrouvert. La notice du modèle exact permet de vérifier la procédure et les limites prévues par le fabricant.

Préparer le réglage des butées en toute sécurité

Une correction fiable commence par un contrôle de l’installation, pas par le desserrage immédiat des fixations. Un vantail affaissé ou un gond grippé fausse le point d’arrivée : régler les butées avant de traiter ce défaut ne ferait que le dissimuler provisoirement.

Vérifier la structure et immobiliser le portail

Examinez les gonds, les paumelles, la crapaudine, les fixations des piliers et le verrou. Le vantail doit pivoter sans point dur lorsqu’il est manœuvré conformément aux indications de la notice. S’il frotte au sol, penche ou présente un jeu anormal, corrigez d’abord ce problème ou faites contrôler l’installation.

Pour un portail motorisé, coupez l’alimentation avant toute intervention mécanique et suivez la procédure de débrayage du fabricant. Stabilisez le battant pour prévenir tout mouvement intempestif et gardez les mains à l’écart des zones de pincement. N’ouvrez pas le coffret électrique si vous n’êtes pas qualifié.

Réunir les outils et repérer la position cible

Préparez une clé adaptée aux fixations, un tournevis, un niveau, un mètre, un marqueur et, si nécessaire, des cales. Nettoyez le support : terre, gravillons ou dépôts peuvent empêcher une butée au sol de rester stable.

Fermez lentement le portail à la main et observez où le vantail devrait s’arrêter pour que le verrou s’engage sans contrainte. Marquez ce point, puis répétez l’essai. Cette observation donne un repère concret avant d’ajuster la pièce.

Régler les butées d’ouverture et de fermeture

Lorsque la structure est saine et le point d’arrêt repéré, le réglage des butées peut commencer. Procédez par petites corrections, en testant le mouvement après chaque déplacement plutôt qu’en modifiant plusieurs pièces à la fois.

Ajuster la butée de fermeture

Desserrez légèrement la fixation, déplacez la butée de quelques millimètres, puis resserrez-la juste assez pour effectuer un essai. Le vantail doit venir en appui sans rebond, tandis que la serrure ou le verrou s’engage sans être poussé de force.

Sur une butée centrale, les deux vantaux doivent se rejoindre dans le même plan sans se repousser. Sur un modèle au sol, contrôlez l’assise et la verticalité de la pièce. Une butée de travers concentre l’effort sur un bord et peut entraîner bruit et usure.

Positionner la butée d’ouverture

Ouvrez le portail jusqu’à l’angle souhaité, en tenant compte du passage disponible et des limites de la motorisation. Placez la butée de manière à arrêter le vantail sans le faire basculer ni mettre le bras ou le vérin en tension.

Effectuez plusieurs ouvertures lentes et vérifiez que le point d’arrêt reste identique. Si la motorisation possède un apprentissage électronique, ne modifiez pas ses paramètres au hasard : suivez la notice pour mettre en cohérence la fin de course et l’arrêt mécanique.

Symptôme observé	Cause possible	Contrôle à effectuer
Le vantail claque à l’arrivée	Butée trop éloignée ou mal fixée	Repositionner l’arrêt par petites touches et vérifier son ancrage
La serrure force à la fermeture	Butée trop avancée ou vantail désaligné	Contrôler les gonds, puis ajuster le point d’appui
Un jour reste entre les vantaux	Point d’arrêt ou alignement incorrect	Vérifier la hauteur et la position des deux battants
Le moteur pousse en fin de course	Réglage mécanique et fin de course incohérents	Comparer la notice, la butée et l’apprentissage du moteur

Contrôler le réglage de course et la sécurité du portail

Un arrêt qui semble correct lors d’un seul essai n’est pas forcément bien réglé. Faites plusieurs cycles complets, à vitesse réduite lorsque la notice le permet, et observez les positions d’arrêt à l’ouverture comme à la fermeture.

Valider l’alignement et l’absence d’effort excessif

Le portail doit arriver sans choc, sans rebond et sans frottement inhabituel. En position fermée, vérifiez que les vantaux restent alignés et que le verrou s’engage librement. Un léger jeu adapté à la configuration peut éviter qu’une dilatation ou un mouvement du support ne bloque la fermeture.

Si le moteur s’arrête avant l’appui, ou s’il pousse fortement contre la butée, interrompez les essais et reprenez le diagnostic. N’augmentez pas la force pour compenser un frottement : cela peut réduire la protection contre les obstacles et solliciter davantage la mécanique.

Entretenir les fixations et reconnaître les limites

Après validation, vérifiez le serrage des pièces et nettoyez la zone d’appui. Un contrôle périodique permet de repérer une fixation qui se desserre, un support qui se dégrade ou un changement d’alignement après des intempéries.

Si le réglage ne tient pas, si un vantail s’affaisse ou si la motorisation réagit de façon irrégulière, une intervention spécialisée est préférable. Un professionnel pourra distinguer un défaut de butée d’une usure des gonds, d’un problème de support ou d’un mauvais réglage électronique. Le bon résultat reste simple à reconnaître : un portail stable, qui s’arrête au bon endroit sans bruit ni contrainte.
